Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 40,5 KV | Değerlendirme akımı: | 630/1250/1600/2000 / 2500A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50Hz | Standartlar: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Mevcut | ||
| Vurgulamak: | 20KA İç Mekan VCB,İç Mekan VCB Devre Kesici,20KA VCB Devre Kesici |
||

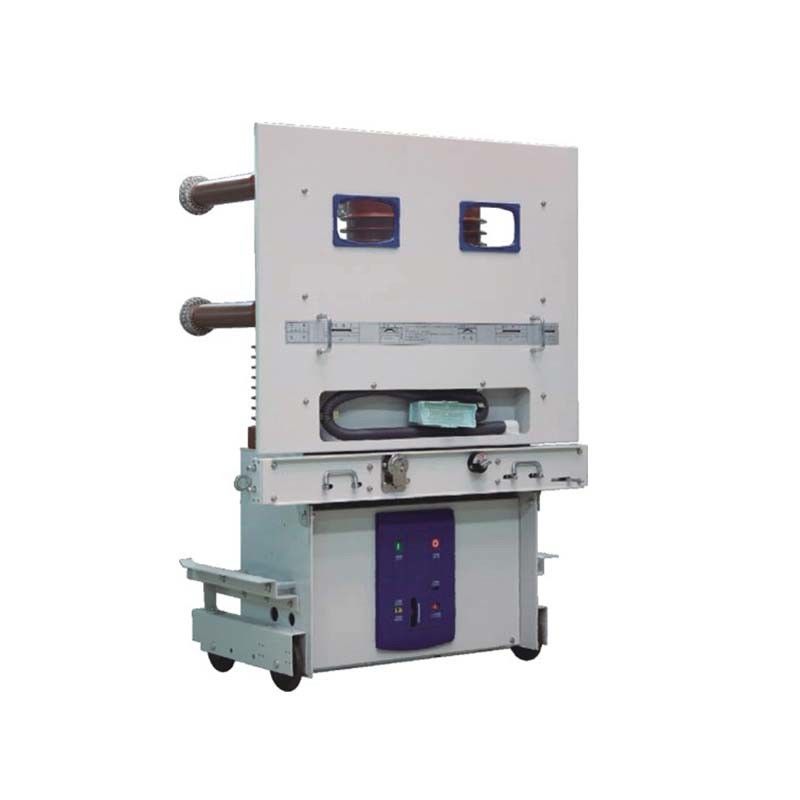

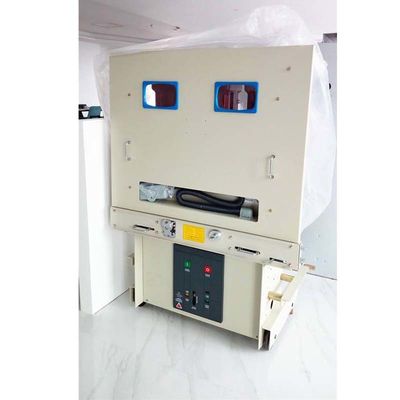

İç mekan VCB Kılıfı veya Gömülü kutup 12-40.5KV, üç fazlı 50HZ 400 / 630A, AC / DC 110 / 220V CCC, ISO9001, CE, CB, IEC60898
ürün tanıtımı
Yapı Özellikleri
1. Güvenilir modüler yay çalıştırma mekanizması: yay çalıştırma mekanizmasının düzeni, manuel enerji depolama ve elektrik depolama enerjisi işlevine sahip olan yukarı-aşağı stilidir;Küçük boyut, iyi genel sertlik ve performans
2. Kovan yapısı (VS1-40.5): Ana devrenin vakumlu söndürme odası, kapalı izolasyon tamburunun içindedir;Yalıtım tamburunun malzemesi, güvenilir mekanik ve elektriksel özelliklere sahip epoksi reçinedir.Gelişmiş APG proses kalıplama kullanan yalıtım tamburu, destek ve ara faz ve göreceli yalıtım etkisi rolüne sahiptir.

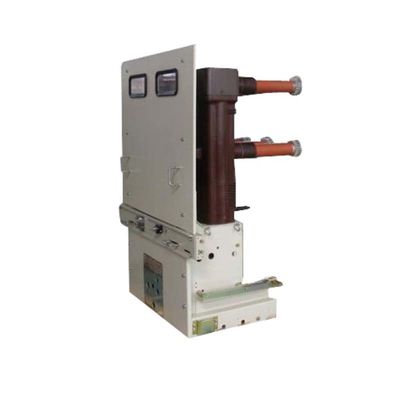

3. Kapsüllenmiş kutup yapısı (VS1-40.5E): İletken devre katı kapsülleme direğini kullanır;Gelişmiş APG proses kalıplama kullanarak, vakum kesiciyi ve diğer parçaları (birincil devre için) epoksi malzeme ile kapsüllenmiş katı halde koyun, ana devre modülünü yapın.İç ve dış çift etek tasarımı ile direk, geniş kaçak mesafesi, yüksek mekanik mukavemet, yüksek parça hassasiyeti, daha az parça, ikincil ayar olmaması ve küçük bir üst üste binmiş yüzey gibi özelliklere sahiptir.
4. Standart açma-kapama işlev modülü: İki işlevsel modül içeren modüler tasarımlı yay mekanizması: kapatma ve açma;Uygun bakım, hızlı değiştirme ve kısa bakım süresi özelliklerine sahiptir;Kapatma ve kesme modülünü değiştirdikten sonra tüm devre kesicinin çalışma mekanizması için yeniden ayar yapılmaz, bu da bakım çalışmalarını azaltabilir
5. Daha iyi el arabası değiştirilebilirliği ve uyarlanabilirliği, kurulum boyutu ve ZN85, VD4 ve diğer ürünler;Güçlü kırılma kabiliyeti, uzun servis ömrü
Normal servis koşulu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Max | + 40 ℃ |
| Min. | -15 ℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤% 95 | |
| 1 ay ≤% 90 | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.
VS1-40.5 / E Teknik Parametreler
| Hayır. | Öğe | Birim | Parametre |
| 1 | Anma gerilimi | KV | 40.5 |
| 2 | Orantılı frekans | Hz | 50 |
| 3 | Anma gücü frekansı dayanım gerilimi / 1 dak | KV | 95 |
| 4 | Anma yıldırım darbe dayanım gerilimi | KV | 185 |
| 5 | Anma akımı | Bir | 630 1250 1600 2000 2500 |
| 6 | Anma kısa devre kesme akımı | KA | 20 25 31.5 |
| 7 | Kısa süreli anma dayanım akımı | KA | 20 25 31.5 |
| 8 | Anma kısa devre işaretleme akımı | KA | 50 63 80 |
| 9 | Dayanım akımının anma tepe değeri | KA | 50 63 80 |
| 10 | Kısa devre anma süresi | s | 4 |
| 11 | Anma işletim sırası | O-0.3s-CO-180s-CO | |
| 12 | Mola zamanı | Hanım | ≤80 |
| 13 | Mekanik dayanıklılık | zamanlar | 10000 |
| 14 | Anma tek kapasitör bankası kesme akımı | Bir | 400/630 |
| 15 | Anma kısa devre kesme akımı kesme süreleri | zamanlar | 30 |
| 16 | Boyut (uzunluk * genişlik * yüksek) | mm | 1246 * 1700 * 905 |
| 17 | Enerji depolama motorunun anma gerilimi | V | AC110 / 220, DC110 / 220 |
| 18 | Ağırlık | Kilogram | 466 |
Mekanik Özellikler Parametreleri
| Hayır. | Öğe | Birim | Parametre |
| 1 | Açık kişiler arasındaki boşluk | mm | 18 ± 2 |
| 2 | Aşırı inme | 3.5 ~ 4 | |
| 3 | Enerji depolama motorunun anma gücü | W | 230 |
| 4 | Enerji depolama süresi | s | ≤15 |
| 5 | Temas kapanışının sıçrama süresi |
Hanım |
≤3 |
| 6 | 3 fazlı açma ve kapamanın eşzamanlı olmaması | ≤2 | |
| 7 | Mola zamanı | ≤70 | |
| 8 | Zaman yapmak | ≤90 | |
| 9 | Fren freni zıplaması | m | ≤3 |
| 10 | Ortalama kırılma hızı | Hanım | 1.7 ± 0.3 |
| 11 | Ortalama yapım hızı | 0.7 ± 0.3 |
