Ürün ayrıntıları:
|
| tip: | Vakum Devre Kesici | Voltaj: | 12KV |
|---|---|---|---|
| Faz Sayısı: | 3 | Sıklık: | 50 / 60Hz |
| OEM / ODM: | E-posta ile sorgulama | fabrikada: | KNKONG |
| Vurgulamak: | AC60Hz VCB Devre Kesici,Anahtarlama VCB Devre Kesici,Üç Fazlı Anahtarlama VCB |
||

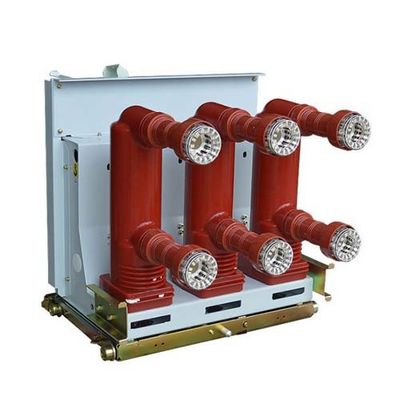

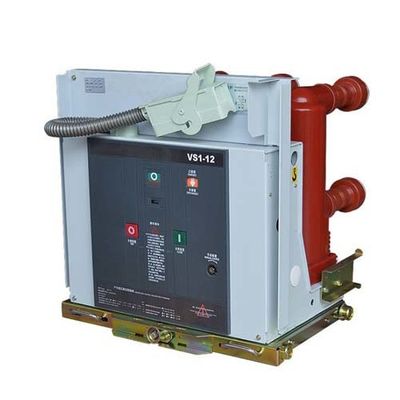

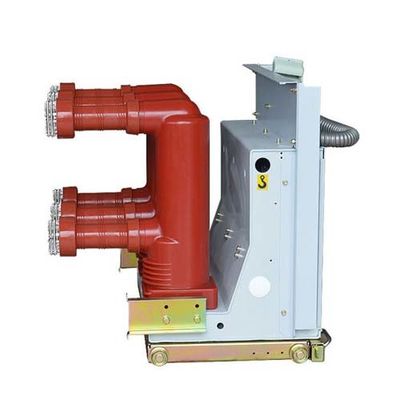

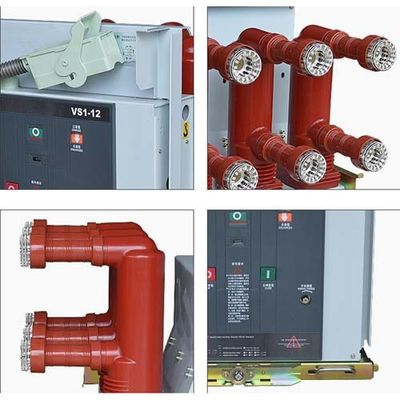

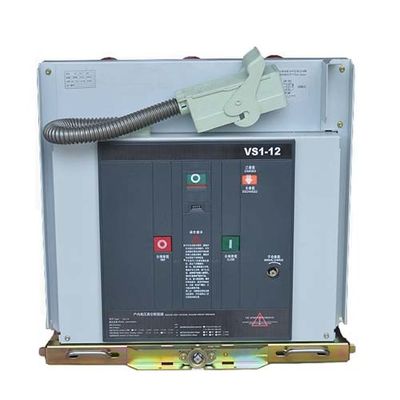

Üç Fazlı AC60Hz Şalt VCB Devre Kesici
ürün tanıtımı

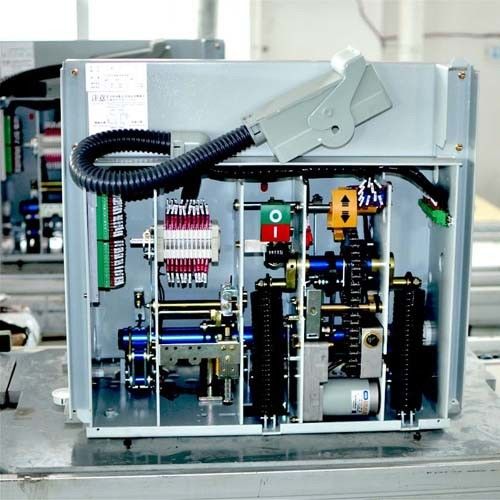

VS1-Serisi gömülü direk.vakumlu devre kesiciler 12kV, üç fazlı AC 50Hz iç mekan şalt sistemine uygulanabilir ve endüstriyel ve madencilik tesisi trafo trafo merkezi ekipmanı için koruma ve kontrol üniteleri olarak hizmet edebilir.Yaylı çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımına sahip VS1 Serisi devre kesiciler, KYN28 orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, bir el arabası ünitesi olarak hem sabit kurulum hem de kamyon ile montaja tabidir.
Normal servis koşulu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Max | + 40 ℃ |
| Min. | -15 ℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤% 95 | |
| 1 ay ≤% 90 | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Güneş radyasyonu önemsizdir.Şalt ve kontrol tertibatlarının dışından gelen titreşim ihmal edilebilir düzeydedir.Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.
VS1 Teknik parametreler
| Hayır. | Öğe | Birim | Parametre | ||||||
| 1 | Anma gerilimi | KV | 12/24 | ||||||
| 2 | Orantılı frekans | Hz | 50 | ||||||
| 3 |
Anma yalıtım seviyesi |
1 dak güç frekansı dayanım gerilimi (rms) |
KV |
42 (fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe) |
75 (fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
Bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Kısa süreli anma dayanım akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanım akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Kısa devre anma süresi | s | 4 | ||||||
| 10 | Anma işletim sırası | O-0.3sO / C-180s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | Mekanik dayanıklılık | Operasyonlar | 20.000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
Bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kişiler arasındaki boşluk | 10 ± 1 | |||||||
| 18 | Aşırı inme | 3.5 ± 0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Temas kapanışının sıçrama süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anlık kırılma 6 mm) |
Hanım
|
1.1 ± 0.2 | ||||||
| 22 | Ortalama yapım hızı | 0.8 ± 0.2 | |||||||
| 23 | Zaman yapmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | İletişim kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Anma çalışma gerilimi | Anma çalışma gerilimi (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılma:% 65-120 nominal gerilim, gerilimin% 30 nominal gerilimden düşük olması durumunda açma işlemine izin verilmez | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Enerji depolama süresi | s | ≤15 | ||||||
