Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 3.6-24KV | Değerlendirme akımı: | 630-4000A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50Hz | Standartlar: | IEC |
| OEM / ODM: | Mevcut | ||
| Vurgulamak: | KYN28-12 Orta Gerilim Metal Clad Hücre,Orta Gerilim Metal Clad Hücre,11KV Mv Panel Kartı |
||
ürün tanıtımı
Genel

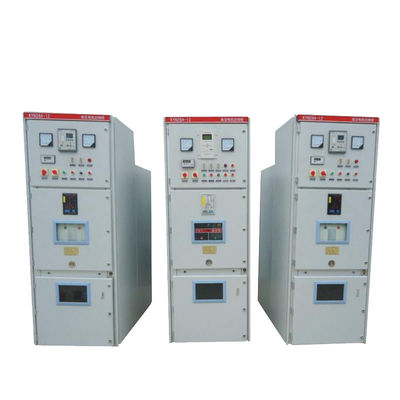

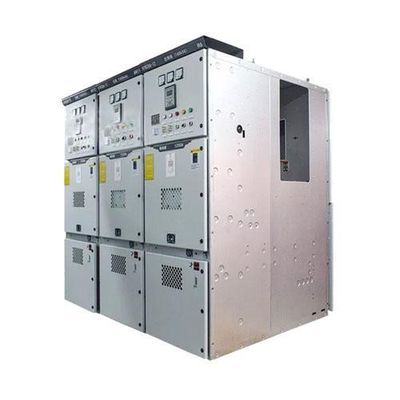

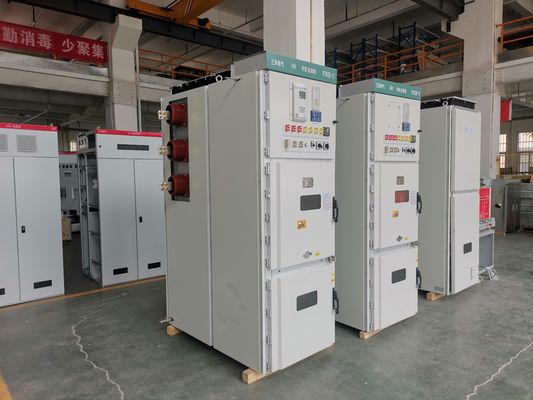

KYN28 iç mekan metal kaplı şalt, 3.6 ~ 24kV, 3 fazlı AC50 / 60Hz, tek veriyolu ve tek veriyolu kesitli sistem için eksiksiz bir güç dağıtım cihazıdır. Esas olarak enerji santrallerinde orta / küçük jeneratörlerin güç iletimi için kullanılır; Güç alımı, fabrikaların, madenlerin ve işletmelerin güç dağıtım ve güç sistemindeki trafo merkezleri için iletim ve sistemi kontrol etmek, korumak ve izlemek için büyük yüksek voltajlı motorların çalıştırılması vb. Anahtarlama donanımı IEC, GB3906-91 ile uyumludur. Evsel VS1 vakumlu devre kesiciyle kullanılmasının yanı sıra, ABB'den VD4, Siemens yerli ZN65A'dan 3AH5 ve GE'den VB2 vb. İle de kullanılabilir, gerçekten iyi performansa sahip bir güç dağıtım cihazıdır.
Duvara montaj ve önden bakım gereksinimlerini karşılamak için, şalt sistemi özel bir akım trafosu ile donatılmıştır, böylece operatör hücrenin önünde bakım ve inceleme yapabilir.
Servis ortamı
1. Hava sıcaklığı: -25 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Tamamen tip testine tabi tutulmuş
Şalt, uluslararası (IEC) Standartlarının gerektirdiği tüm testlerden geçmiştir.Her bir şalt sistemi, teslimattan önce fabrikada rutin testlere tabi tutulur.Bu testler, her bir kurulumun belirli özelliklerine dayalı olarak şalt sisteminin işlevsel bir kontrolünü sağlamayı amaçlamaktadır.
Teknik veri
| Hayır. | Öğe | Birim | Parametre | ||
| 1 | Anma gerilimi | kV | 3.6 ~ 24 | ||
| 2 | Orantılı frekans | Hz | 50/60 | ||
| 3 | Anma akımı |
Bir |
630,1250,1600,2000,2500,3150,4000 | ||
|
4 |
Branşman barası Anma akımı |
630,1250,1600,2000,2500,3150,4000 |
|||
|
5 |
Ana bara Anma akımı |
630,1250,1600,2000,2500,3150,4000 |
|||
|
6 |
1 dak Güç frekansı dayanım gerilimi | ıslak |
KV |
38 | 50/60 |
|
kuru |
48 |
60/65 |
|||
|
7 |
Yıldırım darbe dayanım gerilimi |
kV |
75 |
95/125 |
|
|
8 |
Anma kısa devre kesme akımı (tepe) |
KA |
40/50/63/80/100 |
||
|
9 |
Kısa süreli dayanım akımı (4s) |
20/25 / 31.5 / 40 |
|||
| 10 | Koruma türü | Konut için IP4X | |||
