Ürün ayrıntıları:
|
| Derecelendirme Gerilimi: | 33KV | Derecelendirme Akımı: | 2000A |
|---|---|---|---|
| Sıklık: | 50/60Hz | standartlar: | IEC ISO GB |
| OEM/ODM: | E-posta ile sorgulama | fabrikada: | knkong |

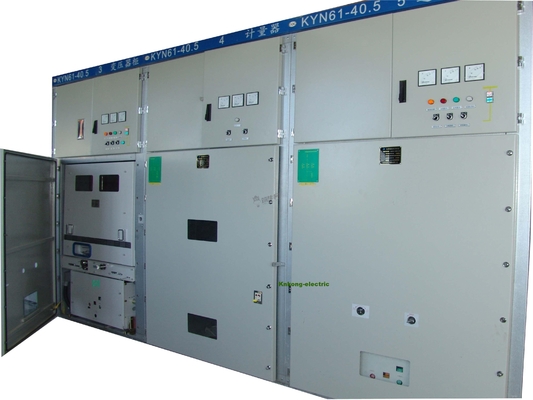

| Vurgulamak: | 33KV Orta Gerilim Panosu,2000A Orta Gerilim Panosu,Döşeme Orta Gerilim Panosu |
||
ürün tanıtımı
Teknik veri
| Öğeler | Birim | Veri | |
| anma gerilimi | KV | 40.5 | |
| Orantılı frekans | Hz. | 50 | |
| Anma akımı | A | 1250,1600,2000 | |
| Anma Kısa Devre Kesme Akımı | KA | 25,31,5 | |
| Anma Akımı (Tepe) | KA | 63,80 | |
| 4s Termal Stabilite Akımı | KA | 25,31,5 | |
| Anma Dinamik Akım (Tepe) | KA | 63,80 | |
| Anma Yalıtım Seviyesi | 1dk Güç Frekans Dayanma Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 185 | |
| 1dk Güç Frekans Voltaj Açık aralık boyunca (rms) | KV | 118 | |
| Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40,5 SF6 Devre Kesici |
||
*Not: sipariş şalteri müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih |
| anma gerilimi |
KV |
40.5 |
| Anma kısa süreli güç frekansı dayanım gerilimi (1dk) | 95 | |
| Anma yıldırım darbe dayanım gerilimi (tepe noktası) | 185 | |
| anma frekansı | Hz. | 50/60 |
| Anma akımı | A | 1250 1600 2000 2500 4000 |
| Anma kısa devre bırakma akımı | KA | 25 31.5 |
| Anma kısa süreli dayanma akımı | 25 31.5 | |
| Anma kısa süreli sürekli zaman | s | 4 |
| Anma tepe dayanma akımı | KA | 63 80 |
| Anma kısa devre kapatma akımı | 63 80 | |
| Anma tek/arka arkaya kapasitör bankı bırakma akımı | A | 630/400 |
| Açılış süresi (nominal volt.) | Hanım | 35~60 |
| Kapanma süresi (nominal volt.) | 50~100 | |
| mekanik ömür | zamanlar | 20000 |
| Anma kısa bırakma akımı için anma kesinti süreleri | s | 20 |
| Nominal çalışma voltajı | V | AC110/220 DC110/220 |
| Güç depolama motorunun anma akımı | W | 230 |
| Ortalama açılış hızı | Hanım | 1.6~2.0 |
| Ortalama kapanış hızı | 0,5~0,8 | |
| Nominal çalışma prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
