2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı

Sertifika
Çin Knkong Electric Co.,Ltd Sertifikalar
Çin Knkong Electric Co.,Ltd Sertifikalar
Ben sohbet şimdi

2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı

2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı
2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı

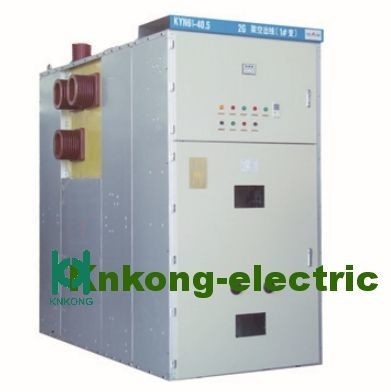

Büyük resim :  2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: KNKONG
Sertifika: CB,ISO
Model numarası: KYN61A-40.5KV
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: Standart ihracat ambalajı
Teslim süresi: 15 iş günü
Ödeme koşulları: L/C, T/T
Yetenek temini: 50 adet/Ay

2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı

Açıklama
anma gerilimi: 33-40,5KV Anma akımı: 630-2000A
Derecelendirme Sıklığı: 50/60Hz standartlar: IEC GB ISO
OEM/ODM: E-posta ile sorgulama fabrikada: KNKong-ELEKTRİK
Vurgulamak:

2000A Elektrik Dağıtım Panosu

,

Elektrik Dağıtım Panosu 40.5KV

,

IP3X Elektrik Dağıtım Panosu

KYN61 630A 1250A 1600A 2000A elektrik dağıtım panosu 40.5KV

Modeli: KYN61
Voltaj: maksimum 40.5KV
Akım: 630A 1250A 1600A 2000A
Frekans: 50/60Hz


ürün tanıtımı

Şalt dolabı yapısı, monte edilmiş tipi benimser ve devre kesici, el arabası zemin tipi yapısını benimser;yepyeni bir kompozit yalıtımlı vakumlu devre kesici ile donatılmıştır ve iyi bir değiştirilebilirliğe sahiptir;El arabası çerçevesi, el arabasını kolayca hareket ettirebilen ve yanlış çalışmanın tahrik mekanizmasına zarar vermesini önleyen bir vidalı somun tahrik mekanizması ile donatılmıştır;ana şalter, el arabası ve şalter dolabı kapısı arasındaki kilitleme, "beş önleme" işlevini karşılamak için cebri mekanik kilitleme yöntemini benimser;tüm işlemler dolap kapağı üzerinde yapılabilir Kapalı durumda gerçekleştirin;kablo odası, birden fazla kabloyu bağlamak için geniş alana sahiptir;hızlı topraklama anahtarı, topraklama ve döngü kısa devresi için kullanılır;muhafaza koruma seviyesi IP3X'tir ve el arabası odası kapısı açıktır, koruma seviyesi IP2X'tir.


Harici Çevre:

1) Sıcaklık: -25℃~+40℃

2) Nem: Aylık ortalama %95;Günlük ortalama %90.

3) Rakım ≤2500m

4) Ortam havası, aşındırıcı ve yanıcı gaz, buhar vb. ile görünüşte kirlenmemiş.

5) Sık sık şiddetli sarsıntı yok.



Teknik veri

Öğeler Birim Veri
Derecelendirme Gerilimi KV 40.5
Derecelendirme Sıklığı Hz. 50
Derecelendirme Akımı A 1250,1600,2000
Derece Kısa devre Kesme Akımı KA 25,31,5
Derecelendirme Akımı (Tepe) KA 63,80
4s Termal Stabilite Akımı KA 25,31,5
Derecelendirme Dinamik Akım (Tepe) KA 63,80
Derecelendirme Yalıtım Seviyesi 1dk Güç Frekans Dayanma Gerilimi (rms) KV 95
Yıldırım Darbe Dayanma Gerilimi (Tepe) KV 185
1dk Güç Frekans Voltaj Açık aralık boyunca (rms) KV 118
Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) KV 215
Muhafaza Koruma Sınıfı

Muhafaza IP4X,

Bölmeler Arası IP2X

Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) mm 1400*2800*2600
1600*2800*2600
Devre Kesici Tipi   VCB: ZN85-40,5
SF6 Devre Kesici



KNKONG VCB VS1-40,5 Teknik veriler üretiyor

Öğeler Birim Tarih
anma gerilimi



KV

40.5
Anma kısa süreli güç frekansı dayanım gerilimi (1dk) 95
Anma yıldırım darbe dayanım gerilimi (tepe noktası) 185
anma frekansı Hz. 50/60
Anma akımı A 1250 1600 2000 2500 4000
Anma kısa devre bırakma akımı KA 25 31.5
Anma kısa süreli dayanma akımı 25 31.5
Anma kısa süreli sürekli zaman s 4
Anma tepe dayanma akımı KA 63 80
Anma kısa devre kapatma akımı 63 80
Anma tek/arka arkaya kapasitör bankı bırakma akımı A 630/400
Açılış süresi (nominal volt.) Hanım 35~60
Kapanma süresi (nominal volt.) 50~100
mekanik ömür zamanlar 20000
Anma kısa bırakma akımı için anma kesinti süreleri s 20
Nominal çalışma voltajı V AC110/220 DC110/220
Güç depolama motorunun anma akımı W 230
Ortalama açılış hızı Hanım 1.6~2.0
Ortalama kapanış hızı 0,5~0,8
Nominal çalışma prosedürü

açılış-0.3s-kapanış

açılış-180'ler-kapanış açılış

2000A Elektrik Dağıtım Paneli 40.5KV IP3X El Arabası Zemin Tipi Yapısı 0
