Ürün ayrıntıları:
|
| çalışma voltajı: | 40.5KV | Çalışma akımı: | 1600A 2000A |
|---|---|---|---|
| çalışma frekansı: | 50/60Hz | standartlar: | IEC ISO GB |
| OEM/ODM: | E-posta ile sorgulama | fabrikada: | knkong |
| Vurgulamak: | ODM Orta Gerilim Panosu,Orta Gerilim Panosu 2000A,AC Metal Mahfazalı Hücre |
||
ürün tanıtımı

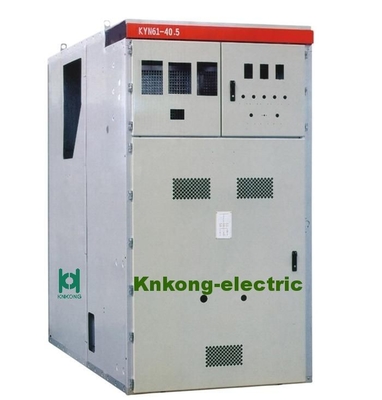

KYN61-40,5 (z), 50 Hz'lik üç kesişen akışa ve 40.5 kV anma gerilimine sahip bir kapalı tam güç dağıtım cihazı olan zırhlı çıkarılabilir AC metal mahfazalı şalt düzenini (bundan sonra şalt cihazı olarak anılacaktır) ifade eder.Santraller, trafo merkezleri ve endüstriyel ve maden işletmelerinin elektrik enerjisi alıp dağıtması için kullanılır.Devreyi kontrol edebilir, koruyabilir ve tespit edebilir.Sık operasyon yapılan yerlerde de kullanılabilir.
Teknik veri
| Öğeler | Birim | Veri | |
| Voltaj | KV | 40.5 | |
| Sıklık | Hz. | 50 | |
| Akım | A | 1250,1600,2000 | |
| Kısa devre Kesme Akımı | KA | 25,31,5 | |
| Akım Yapmak (Tepe) | KA | 63,80 | |
| 4s Termal Stabilite Akımı | KA | 25,31,5 | |
| Dinamik Akım (Tepe) | KA | 63,80 | |
| Yalıtım Seviyesi | 1dk Güç Frekans Dayanma Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 185 | |
| 1dk Güç Frekans Voltaj Açık aralık boyunca (rms) | KV | 118 | |
| Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40,5 SF6 Devre Kesici |
||
Knkong-elektrikli VCB, VS1-40,5 Teknik veriler
| Öğeler | Birim | Tarih |
| Voltaj |
KV |
40.5 |
| kısa süreli güç frekansı dayanım gerilimi (1dk) | 95 | |
| yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Sıklık | Hz. | 50/60 |
| akım | A | 1250 1600 2000 2500 4000 |
| kısa devre bırakma akımı | KA | 25 31.5 |
| kısa süreli dayanım akımı | 25 31.5 | |
| kısa süreli sürekli zaman | s | 4 |
| tepe dayanma akımı | KA | 63 80 |
| kısa devre kapatma akımı | 63 80 | |
| tek/arka arkaya kapasitör bankı bırakma akımı | A | 630/400 |
| Açılış süresi (nominal volt.) | Hanım | 35~60 |
| Kapanma süresi (nominal volt.) | 50~100 | |
| mekanik ömür | zamanlar | 20000 |
| anma kısa bırakma akımı için mola süreleri | s | 20 |
| çalışma voltajı | V | AC110/220 DC110/220 |
| güç depolama motorunun akımı | W | 230 |
| Ortalama açılış hızı | Hanım | 1.6~2.0 |
| Ortalama kapanış hızı | 0,5~0,8 | |
| operasyon prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
