Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 33-40,5KV | Değerlendirme akımı: | 630-2000A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50 / 60Hz | Standartlar: | IEC GB ISO |
| OEM / ODM: | Mevcut | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | 630A Orta Gerilim Dağıtım Panosu,40.5KV Orta Gerilim Panosu,Güç Dağıtım OG Şalter |
||

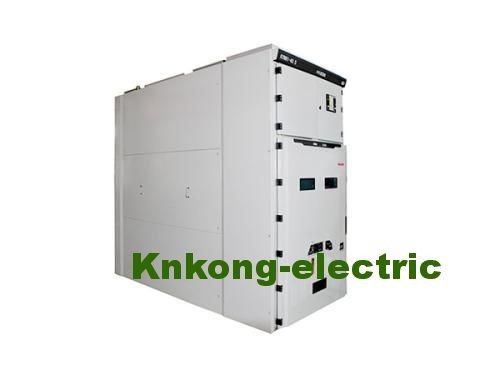

ürün tanıtımı
Harici Çevre:
1) Sıcaklık: -25℃~+40℃
2) Nem: Aylık ortalama %95;Günlük ortalama %90.
3) Rakım ≤2500m
4) Ortam havası, aşındırıcı ve yanıcı gaz, buhar vb. ile görünüşte kirlenmemiş.
5) Sık sık şiddetli sarsıntı yok.
Teknik veri
| Öğeler | Birim | Veri | |
| Derecelendirme Gerilimi | KV | 40.5 | |
| Derecelendirme Sıklığı | Hz. | 50 | |
| Derecelendirme Akımı | A | 1250,1600,2000 | |
| Derece Kısa devre Kesme Akımı | KA | 25,31,5 | |
| Derecelendirme Akımı (Tepe) | KA | 63,80 | |
| 4s Termal Stabilite Akımı | KA | 25,31,5 | |
| Derecelendirme Dinamik Akım (Tepe) | KA | 63,80 | |
| Derecelendirme Yalıtım Seviyesi | 1dk Güç Frekans Dayanma Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 185 | |
| 1dk Güç Frekans Voltaj Açık aralık boyunca (rms) | KV | 118 | |
| Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40,5 SF6 Devre Kesici |
||
KNKONG, VCB VS1-40.5 Teknik veriler üretiyor
| Öğeler | Birim | Tarih |
| anma gerilimi |
KV |
40.5 |
| Anma kısa süreli güç frekansı dayanım gerilimi (1dk) | 95 | |
| Anma yıldırım darbe dayanım gerilimi (tepe noktası) | 185 | |
| Anma frekansı | Hz. | 50/60 |
| Anma akımı | A | 1250 1600 2000 2500 4000 |
| Anma kısa devre bırakma akımı | KA | 25 31.5 |
| Anma kısa süreli dayanma akımı | 25 31.5 | |
| Anma kısa süreli sürekli zaman | s | 4 |
| Anma tepe dayanma akımı | KA | 63 80 |
| Anma kısa devre kapatma akımı | 63 80 | |
| Anma tek/arka arkaya kapasitör bankı bırakma akımı | A | 630/400 |
| Açılış süresi (nominal volt.) | Hanım | 35~60 |
| Kapanma süresi (nominal volt.) | 50~100 | |
| mekanik ömür | zamanlar | 20000 |
| Anma kısa bırakma akımı için anma kesinti süreleri | s | 20 |
| Nominal çalışma voltajı | V | AC110/220 DC110/220 |
| Güç depolama motorunun anma akımı | W | 230 |
| Ortalama açılış hızı | Hanım | 1.6~2.0 |
| Ortalama kapanış hızı | 0,5~0,8 | |
| Nominal çalışma prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric, 10 yılı aşkın bir süredir uluslararası pazar için 33KV şalt donanımı sağlıyor.
