380V, 50/60Hz
Modüler tasarım, kolay montaj
Muhafaza: Maks.IP40
CCC,ISO9001,GB7251,IEC439
Bize SLD (Tek Hat Çizimi) veya gereksinimlerinizi gönderin, sizin için pano planını tasarlayalım
Genel

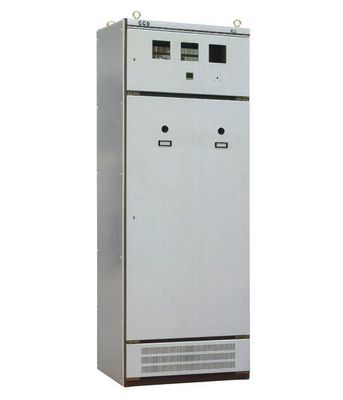

Enerji santralleri, trafo merkezleri, fabrikalar ve madenler gibi güç kullanıcıları için AC 50-60Hz olarak, güç dağıtım sisteminde 3150A'e kadar nominal çalışma akımı, güç, aydınlatma ve güç dağıtım ekipmanlarının güç dönüşümü, dağıtımı ve kontrolü olarak kullanılır.
Ürün, iyi dinamik ve termal kararlılık, yeni ve makul yapı, pratik elektrik şeması, güçlü seri kullanılabilirlik ve yüksek koruma seviyesi özelliklerine sahiptir.Güncellenmiş bir ürün olarak kullanılabilir.
Elektrik bileşenlerinin seçimi
A. GGD kabini esas olarak DW45, MCCB, DZ20, DW15, vb. gibi Çin'de seri üretilebilen daha gelişmiş elektrikli bileşenleri benimser. Aynı zamanda, ekonomik ve makul ilkeler ve fizibilitenin tam olarak değerlendirilmesi şartıyla.DZ10 vb. gibi eski ürünler, eski elektrikli bileşenleri kullanmaz.
B. HD13BX ve HS13BX döner bıçaklı anahtarlar, GGD kabininin benzersiz yapısının ihtiyaçlarını karşılamak için NLS tarafından tasarlanmış özel bileşenlerdir.Mekanizmanın çalışma modunu değiştirir ve eski ürünlerin avantajlarını korur.Pratik yeni bir elektrik bileşeni türüdür..
C. Tasarım departmanı, kullanıcı ihtiyaçlarına göre daha iyi performansa ve daha ileri teknolojiye sahip yeni elektrik bileşenleri seçerse, GGD iyi bir kurulum esnekliğine sahip olduğundan, elektrikli bileşenlerin güncellenmesi nedeniyle genellikle üretim ve kurulum zorluklarına neden olmaz.
D. Ana devrenin dinamik kararlılığını daha da geliştirmek için NLS, GGD kabini için bir ZMJ tipi kombine bus kelepçesi ve yalıtım desteği tasarladı.Bara kelepçesi, yüksek yalıtım gücü, iyi kendi kendini söndürme performansı ve benzersiz yapısı ile yüksek mukavemetli, yüksek alev geciktirici PPO alaşımlı malzemeden yapılmıştır.Yapı bloğunu ayarlayarak tek bir bara kelepçesi veya bir çift bara kelepçesi olarak kolayca birleştirilebilir.Yalıtım desteği, eski ürünlerin yetersiz sızıntı mesafesi kusurunu çözen, düşük maliyetli ve yüksek mukavemetli manşon tipi kalıplanmış bir yapıdır.
Özellikleri
1. Amaca göre, güç alma kabini, bara bağlantı kabini, besleme kabini, motor kontrol kabini, reaktif güç kompanzasyon kabini, aydınlatma güç dağıtım kabini olarak ikiye ayrılır.
2. Kabin yapısı:
(1) Kabin çerçevesi kısmen kaynaklıdır ve 8MF soğuk şekillendirilmiş çelik ile birleştirilmiştir.Çerçeve, ürün montajının çok yönlülüğünü geliştirmek için E=20mm ve E=100mm modüllerine göre düzenlenmiş montaj deliklerine sahiptir.
(2) Yüksek alev geciktirici PPO malzeme ile termoform yapılmış ZMJ tipi busbar kelepçesi, yüksek mekanik mukavemet ve izolasyona sahip modüler bir yapıya sahiptir.
(3) 1000 mm ve 1200 mm genişliğindeki dolaplar ön tarafta simetrik bir çift kapılı yapıyı benimser ve 600 mm ve 800 mm genişliğindeki dolaplar bütün bir kapı yapısını benimser.Kabinin arkası simetrik çift kapılı bir yapıya sahiptir.Kabin yapısı duvara monte edilmemiştir.
(4) Dolap kapısı, montaj ve demontaj için uygun olan galvanizli mil menteşesi ile çerçeveye bağlanmıştır.Kapının katlanır kenarında lastik ekler vardır.
(5) Tam bir topraklama koruma devresi oluşturmak için kabin içindeki montaj parçaları ile çerçeve arasında topraklama tırtıllı vida yapısı kullanılır.
(6) Ana baranın montajını ve ayarlanmasını kolaylaştırmak için gerektiğinde kabin gövdesinin üst kapağı çıkarılabilir.
