380V, 50/60Hz
Modüler tasarım, kolay montaj
Muhafaza: Maks.IP40
CCC,ISO9001,GB7251,IEC439
Bize SLD (Tek Hat Çizimi) veya gereksinimlerinizi gönderin, sizin için pano planını tasarlayalım
Genel

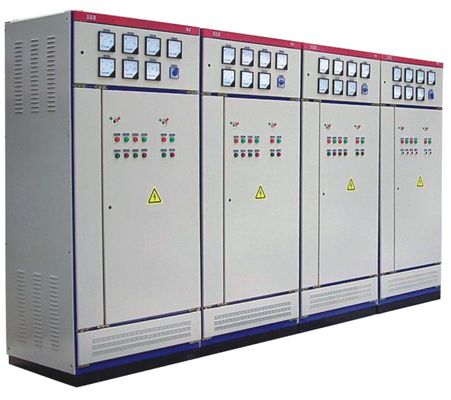

Enerji santralleri, trafo merkezleri, fabrikalar ve madenler gibi güç kullanıcıları için AC 50-60Hz olarak, güç dağıtım sisteminde 3150A'e kadar nominal çalışma akımı, güç, aydınlatma ve güç dağıtım ekipmanlarının güç dönüşümü, dağıtımı ve kontrolü olarak kullanılır.
Ürün, iyi dinamik ve termal kararlılık, yeni ve makul yapı, pratik elektrik şeması, güçlü seri kullanılabilirlik ve yüksek koruma seviyesi özelliklerine sahiptir.Güncellenmiş bir ürün olarak kullanılabilir.
Elektrik bileşenlerinin seçimi
A. GGD kabini esas olarak DW45, MCCB, DZ20, DW15, vb. gibi Çin'de seri üretilebilen daha gelişmiş elektrikli bileşenleri benimser. Aynı zamanda, ekonomik ve makul ilkeler ve fizibilitenin tam olarak değerlendirilmesi şartıyla.DZ10 vb. gibi eski ürünler, eski elektrikli bileşenleri kullanmaz.
B. HD13BX ve HS13BX döner bıçaklı anahtarlar, GGD kabininin benzersiz yapısının ihtiyaçlarını karşılamak için NLS tarafından tasarlanmış özel bileşenlerdir.Mekanizmanın çalışma modunu değiştirir ve eski ürünlerin avantajlarını korur.Pratik yeni bir elektrik bileşeni türüdür..
C. Tasarım departmanı, kullanıcı ihtiyaçlarına göre daha iyi performansa ve daha ileri teknolojiye sahip yeni elektrik bileşenleri seçerse, GGD iyi bir kurulum esnekliğine sahip olduğundan, elektrikli bileşenlerin güncellenmesi nedeniyle genellikle üretim ve kurulum zorluklarına neden olmaz.
D. Ana devrenin dinamik kararlılığını daha da geliştirmek için NLS, GGD kabini için bir ZMJ tipi kombine bus kelepçesi ve yalıtım desteği tasarladı.Bara kelepçesi, yüksek yalıtım gücü, iyi kendi kendini söndürme performansı ve benzersiz yapısı ile yüksek mukavemetli, yüksek alev geciktirici PPO alaşımlı malzemeden yapılmıştır.Yapı bloğunu ayarlayarak tek bir bara kelepçesi veya bir çift bara kelepçesi olarak kolayca birleştirilebilir.Yalıtım desteği, eski ürünlerin yetersiz sızıntı mesafesi kusurunu çözen, düşük maliyetli ve yüksek mukavemetli manşon tipi kalıplanmış bir yapıdır.
Özellikleri
1. Elektrikli bileşenlerle donatılmış alet kapısı, çerçeveye çok telli yumuşak bakır tel ile bağlanmıştır.Kabinet ve çerçeve içindeki montaj parçaları tırtıklı vidalarla birbirine bağlanmıştır ve tüm kabin tam bir topraklama koruma devresi oluşturmaktadır.
2. Dolap gövdesi kaplaması için polyester turuncu şekilli fırın boyası kullanılmıştır.Güçlü yapışma ve iyi doku.Tüm kabinin mat tonlarda olması göz kamaştırıcı etkiyi önleyerek görevli personel için daha rahat bir görsel ortam yaratır.
3. Ana baranın yerinde montajını ve ayarlanmasını kolaylaştırmak için gerektiğinde kabinin üst kapağı çıkarılabilir.Dolabın üst kısmının dört köşesi, kaldırma ve nakliye için kaldırma halkaları ile donatılmıştır.
4. Kabin gövdesi koruma sınıfı IP30'dur ve kullanıcılar, kullanım ortamının gereksinimlerine göre IP20~IP40 arasında da seçim yapabilir.
