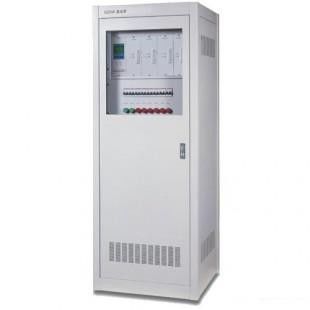

Ürüne Genel Bakış
DC ekranında hata ayıklamak için, AC çift güç anahtarlama cihazının düzgün çalışıp çalışmadığını ve ikili güç anahtarlama cihazının alt kısmının voltajının normal olup olmadığını test etmek için AC gücünü açın.AC parçası normal olarak test edildikten sonra, şarj modülünün AC anahtarını sırasıyla kapatın, modülün normal başlayıp başlamadığını gözlemleyin ve modülün çıkış voltajını ve polaritesini ölçün.Şarj modülü normal şekilde başladıktan ve çıkış voltajı ve polaritesi doğru olduktan sonra, pil paketi anahtarını ve her bir veriyolu anahtarını açın, pil paketi anahtarının alt kısmının, kapalı veriyolunun ve kontrol veriyolunun gerilim ve polaritesini ölçün doğrudur ve voltmetrenin açık olup olmadığını kontrol edin.anti.
Ana Özellikler
Yüksek zeka:
İzleme modülü, geniş ekran LCD Çince karakter ekranı, ses ve ışık alarmı kullanır.
Sistemin her bir parçasının parametre ayarı, izleme modülü aracılığıyla gerçekleştirilebilir.Modül, çıkış voltajını ve akımını düzgün bir şekilde ayarlama işlevine sahiptir ve pil şarj sıcaklığı telafisi işlevine sahiptir.
Birden çok genişletme iletişim bağlantı noktasıyla, çeşitli harici akıllı cihazlara (pil test cihazları, yalıtım izleme cihazları vb.) Bağlanabilir.
Modern güç elektroniği ve bilgisayar ağı teknolojisinin birleşimi, gözetimsiz çalışmayı gerçekleştirmek için güç kaynağı sisteminin "uzaktan ölçüm, uzaktan kumanda, uzaktan sinyalleşme ve uzaktan ayarlanması" için destek sağlar.
Akü otomatik yönetimi ve koruması, akü terminal voltajının gerçek zamanlı otomatik tespiti, şarj ve deşarj akımı ve akü aşırı voltajı ve aşırı akım acousto-optik alarmları ile akü değişken şarjının akıllı enerji kontrolü
Sistem, izleme cihazı yerleşik yalıtım izleme, pil algılama, topraklama hattı seçimi, pil aktivasyonu, silikon zincir voltaj regülasyonu, merkezi sinyal ve kullanıcıların kullanımı için oldukça uygun olan diğer işlevsel birimleri benimser;Sistem, büyük kapasite için büyük ölçüde uygun olan benzersiz "tek hatlı" kablolama teknolojisini benimser. DC sisteminin dahili kablolaması, kullanıcıların bakımı için uygundur.
● Şarj modülü, arızalar arasındaki ortalama süreyi büyük ölçüde iyileştiren doğal soğutmayı benimser ve nispeten zorlu ortamların olduğu yerlerde kullanılabilir;
● Şarj modülü güç altında takılıp çıkarılabilir, bu da ortalama bakım süresini büyük ölçüde azaltır;
● En son uluslararası yumuşak anahtarlama teknolojisini benimseyin ve ana bileşenler yüksek kaliteli markalı ürünleri benimser;
● Donanım düşük fark bağımsız akım paylaşım teknolojisi, modüller arasındaki çıkış akımının maksimum dengesizliği ±% 5'ten daha iyidir;
● Güvenilir yıldırımdan korunma ve yüksek seviyeli elektrik yalıtımı koruma önlemleri ve yalıtım izleme cihazı, sistem ve kişisel güvenliği sağlamak için sistemin yalıtımını gerçek zamanlı olarak izler;
● İzleme modülü, geniş ekran LCD dokunmatik ekran, gerçek kişi sesli alarmı kullanır;
● İzleme programı, bakım ve yükseltmeyi programlamaya elverişli olan nesne yönelimli tasarım fikirlerini ve modüler programlamayı benimser;
● Sistemin her bir parçasının parametre ayarı, ayrıntılı çevrimiçi yardım işlevi ile izleme modülü aracılığıyla gerçekleştirilebilir;
● Çıkış voltajı ve akımının düzgün ayarlanması, otomatik pil sıcaklığı telafisi, vb. Gibi gelişmiş işlevlere sahiptir;
● Güç kaynağı sisteminin "uzaktan ölçümü, uzaktan kumanda, uzaktan sinyalleme ve uzaktan ayarlanması" nı gerçekleştirmek ve gözetimsiz çalışmayı gerçekleştirmek için modern güç elektroniği teknolojisini bilgisayar teknolojisi ile birleştirmek;
● Otomatik akü yönetimi ve koruması, akü terminal voltajının gerçek zamanlı otomatik izlenmesi, şarj ve deşarj akımı ve akü aşırı voltaj ve düşük voltaj ve aşırı akımlı acousto-optik alarmlar ile akü eşitleme ve değişken şarjın kontrolü.
● Cihaz, uzaktan bakım ve teşhis-DC ekran izleme modülünü gerçekleştirmek için genel telefon hattı üzerinden program desteği gerçekleştirebilir.
Teknik
1) AC ölçüm doğruluğu: 220V ve 380V ±% 15 aralığında ≤% 1.0
2) DC ölçüm doğruluğu:
Kontrol veriyolu voltajı: 110V ~ 240V ≤% 0,5 aralığında
Kombine veri yolu voltajı: 286V ~ 198V aralığı ≤% 0,5
Şarj voltajı: 286V ~ 198V aralığı ≤% 0,5
Akü voltajı: 12,5V ±% 10, aralık ≤% 0,5
Kontrol anne, şarj akımı:% 10 Ie ~% 100 Ie ≤% 0,5 aralığında
3) Şarj kontrol parametreleri: regülatör portunun (DC) çıkış voltajı: 0 ~ 8.0V kontrollü (100mA)
4) Sıcaklık algılama: 1 pil oda sıcaklığı -40 ℃ ~ 125 ℃, 109 pil sıcaklığı denetimi -55 ℃ ~ 125 ℃
5) Pil çevrimiçi algılama: 256 kanallı DC ekran şematik diyagramı
6) İzolasyon çevrimiçi algılama: 8 ~ 64 kanal özelleştirilebilir
7) Şube anahtarı durum tespiti: 8 ~ 64 kanal
8) Silikon zincir kontrolü: Seviye 5
9) Arıza kayıtları: 64 kayıt
10) Röle kontakları: 220V / 2A
