Genel

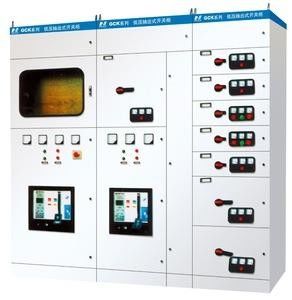

GCK, geliştirilmiş ekonomik bir MNS türü olmalıdır.Dikey sıranın plastik fonksiyonel paneli yoktur.Kapı çerçeveye sabitlenmiştir.Kapak açıldıktan sonra çekmece dışarı çekilebilir.G - kabin yapısı;C - çekilebilir tip;K - kontrol merkezi.
Özellik
1. GCK tipi alçak gerilim çekmeceli şalt panosunun ana malzemesi, açılı plakalarla konumlandırılan ve kaynak yapısı olmayan cıvatalarla bağlanan genişletilmiş çelikten yapılmıştır.Parçaların şekillendirme boyutu, delik boyutu ve ekipman aralığı modüle edilir.Kabin, kazaların yayılmasını etkin bir şekilde önleyebilen ve canlı bakımı kolaylaştırabilen bara odası, işlevsel ünite odası ve kablo odası olmak üzere üç izole bölüme ayrılmıştır.
2. GCK tipi alçak gerilim çekmeceli şalt sisteminin fonksiyonel ünitesi, çekmecenin çıkarılmasıyla, ünite bileşenleri iletken dikey baradan tamamen ayrılır ve elektrik donanımı güvenli bir şekilde değiştirilip onarılabilir.Fonksiyonel birimin ana devre fişi ve yardımcı devre fişi, sağlam bir yerleştirme, tekdüze kuvvet ve dengeli takma ve çıkarma özelliklerine sahiptir ve güvenilir bağlantı sağlar.Ünite bölmeleri metal plakalarla ayrılmıştır ve bölmelerdeki panjurlar çekmece dışarı çekilirken otomatik olarak kapanarak insan vücudunun canlı dikey baraya dokunmamasını ve güvenliği sağlar.
3. GCK tipi alçak gerilim çekmeceli şalter kabininin yatay barası, kabinin üstüne monte edilir.Üç fazlı beş telli bir sistem veya üç fazlı dört telli bir sistemdir.Özellikler hesaplanan yüke göre seçilir veya kullanıcı tarafından belirtilir.Dikey bara halojensizdir, toksik değildir ve toksik değildir.Yanıcı mühendislik plastik kabuğu kapalıdır.
Çalışma ortamı
1. Ortam hava sıcaklığı + 40 ° C'den yüksek, -5 ° C'den düşük olmamalı, 24 saat içindeki ortalama sıcaklık + 35 ° C'den yüksek olmamalıdır. durum;
2. İç mekan kullanımı: Kullanım yerinin rakımı 2000 m'yi geçmemelidir.
3. Çevreleyen havanın bağıl sıcaklığı, sıcaklık + 40 is olduğunda% 50'yi geçmemelidir.Daha düşük bir sıcaklıkta daha büyük bir bağıl sıcaklığa izin verilir, örneğin sıcaklık + 20 ℃ olduğunda% 90 gibi.Sıcaklık değişimlerinden dolayı kazara yoğuşmanın meydana gelebileceği dikkate alınmalıdır.Maruz kalmanın etkisi;
4. Cihaz kurulduğunda, dikey düzlemden gelen eğim 5 ° C'yi geçmez ve tüm kabin grubu nispeten düzdür (GBJ232-82 standardına göre);
5. Cihaz, şiddetli titreşim ve darbenin olmadığı ve elektrikli bileşenlerin aşınmadığı bir yere kurulmalıdır;
6. Kullanıcının özel gereksinimleri varsa, üretici ile görüşülerek çözülebilir.
Teknik parametreler
İzolasyon gerilimi: AC 660-1000V
Çalışma voltajı: AC 380-660 V
Frekans: 50Hz
Besleyici devresi için maksimum akım: 3150A
Çekmece devresi için maksimum akım: 3150A
Kontrol motoru için maksimum kapasite: 320KW
Yatay veri yolu tepe dayanım akımı (0.1S): 63/105 / 176KA
Yatay bara kısa süreli dayanım akımı (1S): 30/50/80/100 KA
Dikey veri yolu tepe dayanım akımı (0.1S): 63/105 KA
Dikey bara kısa süreli dayanım akımı (1s): 30/50 KA
Değerlendirme güç frekansı dayanma gerilimi: 2500V (1 dak)
İkincil güç frekansı dayanım gerilimi: 2500V (1 dak)
Koruma seviyesi: IP30 / 40
