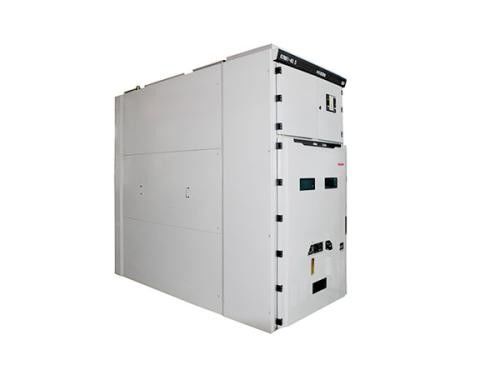

Ürün ayrıntıları:
|
| Nominal Gerilim: | 40.5kV | Anma akımı: | 1600A |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | Kapasiteyi aşmak: | 40.5kV |
| fabrikada: | KNKONG | OEM / ODM: | E-posta ile sorgulama |
| Vurgulamak: | 1600A Genel Elektrik Şalt,ISO GB Genel Elektrik Şalt,40.5KV 3 fazlı şalt |
||
ürün tanıtımı
Teknik veri
| Öğeler | Birim | Veri | |
| Voltaj | KV | 40.5 | |
| Sıklık | Hz | 50 | |
| Akım | Bir | 1250,1600,2000 | |
| Kısa Devre Kesme Akımı | KA | 25,31,5 | |
| Akım Yapma (Tepe) | KA | 63,80 | |
| 4s Termal Kararlılık Akımı | KA | 25,31,5 | |
| Dinamik Akım (Tepe) | KA | 63,80 | |
| İzolasyon Seviyesi | 1 dak Güç Frekansı Dayanım Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) | KV | 185 | |
| Açık boşluk (rms) boyunca 1 dak Güç Frekansı Voltajı | KV | 118 | |
| Açık Boşluk Boyunca Yıldırım Darbesi Dayanım Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Muhafaza Boyutu (Genişlik * Derinlik * Yükseklik) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40.5 SF6 Devre Kesici |
||
* Not: sipariş şalt sistemi müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
Ana bileşen özellikleri:
VS1-40.5 Kapalı Vakum Devre Kesici
Değerlendirme gerilimi: 40.5kV
Anma akımı: 630 1250 1600 2000 2500A
Değerlendirme kısa devre kesme akımı: 20 25 31.5KA
Mekanik ömür: en az 20.000 kez
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih (değiştir | kaynağı değiştir) |
| Voltaj |
KV |
40.5 |
| kısa süreli güç frekansı dayanım gerilimi (1 dak) | 95 | |
| yıldırım dürtü dayanım gerilimi (tepe) | 185 | |
| Sıklık | Hz | 50/60 |
| akım | Bir | 1250 1600 2000 2500 4000 |
| kısa devre bırakma akımı | KA | 25 31.5 |
| kısa süreli dayanım akımı | 25 31.5 | |
| kısa süreli sürekli zaman | s | 4 |
| tepe dayanım akımı | KA | 63 80 |
| kısa devre kapama akımı | 63 80 | |
| tek / arka arkaya kapasitör bankası bırakma akımı | Bir | 630/400 |
| Açılma süresi (nominal volt.) | Hanım | 35 ~ 60 |
| Kapanma süresi (nominal volt.) | 50 ~ 100 | |
| Mekanik ömür | zamanlar | 20.000 |
| Anma kısa bırakma akımı için ara süreleri | s | 20 |
| operasyon gerilimi | V | AC110 / 220 DC110 / 220 |
| güç depolama motorunun akımı | W | 230 |
| Ortalama açılma hızı | Hanım | 1.6 ~ 2.0 |
| Ortalama kapanma hızı | 0.5 ~ 0.8 | |
| operasyon prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric 33KV şalt sistemi, son 10 yıldır uluslararası pazara hizmet vermektedir.
