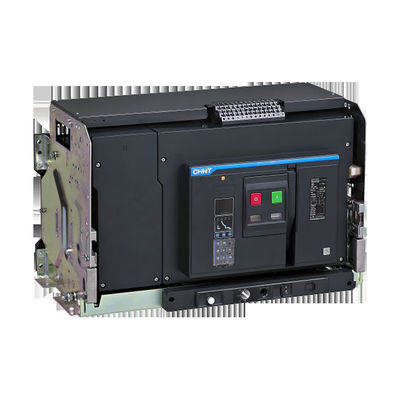

NXA Serisi ACB CHINT Devre Kesici Alçak Gerilim Parçaları
Hava dolaşımı kesici
Çerçeve tipi devre kesici olarak da bilinen evrensel tip devre kesici, normal devre koşullarında akım yapabilen, taşıyabilen ve kesebilen, ayrıca belirli anormal devre koşullarında belirli bir süre ve kesme akımı yapıp taşıyabilen mekanik bir anahtardır.Elektrikli ev aletleri.Evrensel devre kesiciler, elektrik enerjisini dağıtmak ve devreleri ve güç ekipmanını aşırı yüklerden, düşük voltajlardan, kısa devrelerden vb. Korumak için kullanılır.
Bu tip devre kesiciler genellikle çelik bir çerçeveye sahiptir ve tüm parçalar çerçeveye monte edilir.Büyük bir kapasiteye sahiptir, birden fazla açma cihazı ve daha fazla yardımcı kontak işlevi ile kurulabilir, daha yüksek bir segmentasyon kapasitesine ve termal stabiliteye sahiptir, bu nedenle genellikle yüksek kesme kapasitesi ve seçici koruma gerektiren yerlerde kullanılır.
Özellikleri
Akıllı evrensel devre kesiciler, dağıtım şebekesinde AC 50Hz, 380V, 660V nominal gerilimler ve 200A-6300A nominal akımlar için uygundur.Esas olarak elektrik enerjisini dağıtmak ve hatları ve güç ekipmanını aşırı yük, düşük gerilim, kısa devre, tek fazdan korumak için kullanılırlar.Devre kesicinin seçici koruma, doğru eylem gerçekleştirebilen, gereksiz elektrik kesintilerini önleyebilen çeşitli akıllı koruma fonksiyonları vardır. ve güç kaynağı güvenilirliğini artırın.Normal koşullar altında, hatların seyrek olarak değiştirilmesi için kullanılabilir.1250A altındaki devre kesici, AC 50Hz voltaj 380V şebekesinde motoru aşırı yükten ve kısa devreden korumak için kullanılabilir.Normal koşullar altında, motorun seyrek başlatılması için de kullanılabilir.
Çerçeve boyutu (A): 1600, 2000, 3200, 4000
Kesme kapasitesi: N, S, H
Anma gerilimi Ue (VAC): 380/400/415
Kutup sayısı: 3P, 4P
Kurulum yöntemi: çekmece tipi, sabit tip
Kablolama tipi: yatay arka bağlantı
operasyonel
Çalışma koşulları ve çevreye uyum
Çalışma sıcaklığı:
Elektriksel ve mekanik özellikler ortam sıcaklığına uygulanabilir.
arasında -5 ℃ - + 40 ℃.NXA, -45 ℃ - + 70 ℃ ortam sıcaklığında da çalışabilir (M tipi,
A tipi), -20 ℃ - + 70 ℃ (P tipi, H tipi, CD-1), değer kaybı faktörü P21-22'de görülür.
Saklama koşulları: -45 ℃ -70 ℃ için geçerlidir
NXA, aşağıdaki elektromanyetik girişime direnebilir
- Elektromanyetik parazit tarafından üretilen aşırı voltaj
- Çevre girişiminden veya güç dağıtım sisteminden kaynaklanan aşırı voltaj
- Radyo dalgalarının elektrostatik boşalması (radyo, interkom, radar ve benzeri)
NXA devre kesici, elektromanyetik uyumluluk testini başarıyla geçti
aşağıdaki standartlara göre belirtilmiştir (EMC) IEC / EN 60947-2
Ek F
Test, yanlış açmayı ve açma süresinde paraziti garanti edemez
Koruma sınıfı:
Ön IP 20, diğer taraf IP 00
Akıllı kontrolör
M tipi (temel tip)
asic işlevi: Akım ölçümü ve ekranı, koruyucu işlev LS I&G
Bir tip (mevcut tip)
- M tipinin tüm koruyucu işlevlerini içerir
- Dengesiz akım koruması
P tipi (güç tipi)
- Temel işlev, koruyucu işlev: L, S, I&G
- Akım, gerilim, güç vb. Güç ölçüm fonksiyonları
- LCD ekran
H tipi (harmonik tipi)
- P tipi tüm koruma ve ölçüm fonksiyonlarını içerir
- Harmonik ölçüm ve analiz
- İletişim işlevi
