Ürün ayrıntıları:
|
| Malzeme: | Metal kaplama | Renk: | Gri yeşil |
|---|---|---|---|
| Voltaj: | 3.6~24kV | Sıklık: | 50/60Hz |
| OEM/ODM: | Lütfen CDA çizimlerinizi paylaşın | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | Metalclad Çekmeceli Hücre,Çekmeceli Hücre 24kV,Çekmeceli Güç Dağıtım Ekipmanları |
||

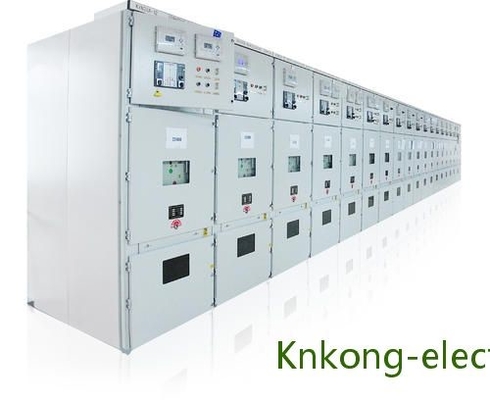

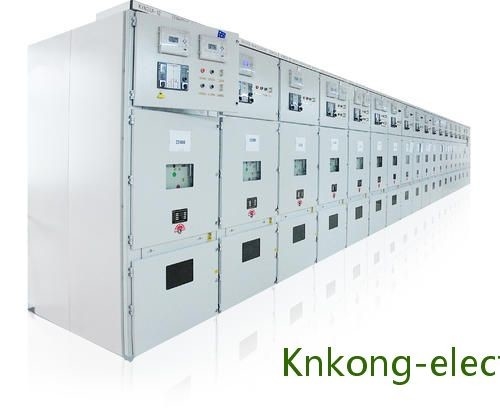

Orta gerilim kullanımı için çekmeceli vakumlu devre kesici KYN28A-12
Voltaj: 12KV
Akım: 630-2000A
Tür: çekilebilir
Genel
Servis ortamı
1. Hava sıcaklığı: -25℃~+40℃
2. Nem: Aylık ortalama nem %95;Günlük ortalama nem %90 .
3. Rakım :≤ 2500m
4. Ortam havası, aşındırıcı ve yanıcı gaz, buhar vb. ile görünüşte kirlenmemiş.
5. Sık sık şiddetli sarsıntı yok
Tam tip test edilmiş
Teknik veri
| Numara. | Kalem | Birim | Parametre | ||
| 1 | anma gerilimi | kV | 3.6~24 | ||
| 2 | Orantılı frekans | Hz. | 50/60 | ||
| 3 | Anma akımı | A | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Branşman barası Anma akımı | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Ana bara Anma akımı | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1dk Güç frekansı dayanma gerilimi |
ıslak | KV | 38 | 50/60 |
| kuru | 48 | 60/65 | |||
| 7 | Yıldırım darbe dayanım gerilimi | kV | 75 | 95/125 | |
| 8 | Anma kısa devre kesme akımı (tepe noktası) | KA | 40/50/63/80/100 | ||
| 9 | Kısa süreli dayanım akımı (4s) | 20/25/31.5/40 | |||
| 10 | Koruma türü | Konut için IP4X | |||
Müşteri, sipariş için aşağıdaki bilgileri sunmalıdır:
1. Ana devre Döngüsünün bağlantı şeması ve Özel Teknik Gereksinim;
2. Anahtar panosunun Kurulum Düzenleme Planı;
3. Anahtar paneli içindeki bileşenin özellikleri ve yardımcı döngü ve kontrol döngüsü diyagramının şematik diyagramı.
4. Diğer yazılı belgeler özellikle istenmektedir.
5. SLD (Tek Çizgi Çizimi)
Knkong Electric, müşterinin gereksinimlerine göre 11KV şalt cihazı sağlar, lütfen bize SLD'yi gönderin, o zaman %100 uygulayabiliriz.11KV şalt cihazı, Çin'in Avrupa ürünleri ile rekabet etmemize olanak sağlayan bağımsız olarak geliştirilmiş vakumlu devre kesici VS1 ile en çok satan uluslararası ürünümüzdür. uluslararası pazarda.
