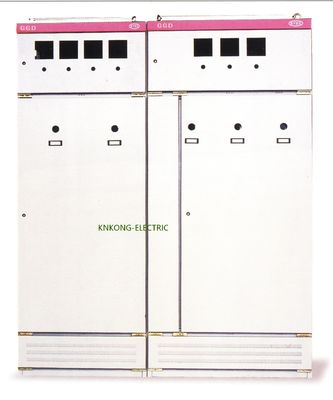

380V Alçak Gerilim Hücre GGD Tipi Aydınlatma Kontrol Anahtarı Panosu

380V Alçak Gerilim Hücre GGD Tipi Aydınlatma Kontrol Anahtarı Panosu
380V Alçak Gerilim Hücre GGD Tipi Aydınlatma Kontrol Anahtarı Panosu

Büyük resim :  380V Alçak Gerilim Hücre GGD Tipi Aydınlatma Kontrol Anahtarı Panosu

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: KNKONG
Sertifika: CCC ISO9001 GB7251 IEC439
Model numarası: GGD
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: Standart Ihracat Ambalaj
Teslim süresi: 15 iş günü
Ödeme koşulları: L / C, T / T
Yetenek temini: Ayda 500 birim
İletişim

380V Alçak Gerilim Hücre GGD Tipi Aydınlatma Kontrol Anahtarı Panosu

Açıklama
Wokring Voltajı: 380V altında Çalışma Frekansı: 50 / 60Hz
kullanma: Motor / Aydınlatma kontrolü Standartlar: CCC ISO9001 GB7251 IEC439
OEM / ODM: E-posta ile sorgulama fabrikada: KNKong-ELEKTRİK
Vurgulamak:

GGD Tipi Aydınlatma Kontrol Anahtar Panosu

,

380V Alçak Gerilim Hücre

,

IP40 Aydınlatma Kontrol AG Hücre

380V GGD tipi motor/aydınlatma kontrol anahtarı paneli

maksimum 380V, maksimum 3150A  50/60Hz
Muhafaza: IP40
CCC,ISO9001,GB7251,IEC439
Bize SLD (Tek Hat Çizimi) veya gereksinimlerinizi gönderin, sizin için pano planını tasarlayalım

Genel

Çin Knkong-elektrik fabrikası, AC 50Hz, maksimum voltaj 380V ve akım 1000A ila 3150A güç dağıtım sisteminde enerji santrallerinin, trafo merkezlerinin, fabrikaların ve madencilik işletmelerinin vb. güç kullanıcıları için GGD tipi AC düşük voltajlı güç dağıtımını yaptı. , dönüştürme, dağıtım ve kontrol amaçları için güç dağıtım ekipmanı için güç, aydınlatma ve elektrik enerjisi olarak.

yükleyin ve kullanın
1. Ürün kurulumu, kurulum şemasına göre yapılmalıdır.Temel kanal çeliği ve cıvataları kullanıcı tarafından hazırlanmalıdır.Ana busbar kurulduğunda, vatka yüzeyi tamir edilip düzleştirilmeli, temizlenmeli ve nötr vazelin veya diğer önlemlerle kaplanmalı ve ardından cıvatalarla sabitlenmelidir.
2. Aşağıdaki öğeler, kurulumdan sonra ürün çalıştırılmadan önce incelenecek ve test edilecektir.
A Kabin gövdesinin yüzey boyasının soyulup dökülmediğini ve kabinin kuru ve temiz olup olmadığını kontrol edin.
B. Elektrikli bileşenlerin çalışma mekanizmasının esnek olup olmadığı ve sıkışma veya aşırı çalıştırma kuvveti olmaması gerektiği
C. Ana elektrikli cihazların açılıp kapanmasının güvenilir ve doğru olup olmadığı ve yardımcı kontakların açılıp kapanmasının güvenilir ve doğru olup olmadığı
D. Enstrümanın göstergesinin ve transformatörün değişiminin ve polaritesinin doğru olup olmadığı
E. Bus bağlantısının iyi olup olmadığı, yalıtım desteğinin, montaj parçalarının ve aksesuarların sağlam ve güvenilir bir şekilde kurulup kurulmadığı
F yardımcı kontağının gereksinimleri karşılayıp karşılamadığı, sigortanın sigorta çekirdek özelliklerinin doğru olup olmadığı, rölenin ayar değerinin tasarım gereksinimlerini karşılayıp karşılamadığı ve eylemin doğru olup olmadığı
G devresinin kontaklarının elektrik şematik diyagramının gereksinimlerini karşılayıp karşılamadığı
H koruma devresi sisteminin gereksinimleri karşılayıp karşılamadığı
1 megohm'dan az olmayan mutlak direnç değerini ölçmek için bir 500V megohmmetre kullanın.

Özellikleri
1. Amaca göre güç alma kabini, bara bağlantı kabini, besleme kabini, motor kontrol kabini, reaktif güç kompanzasyon kabini, aydınlatma güç dağıtım kabini olmak üzere ikiye ayrılır.
2. Kabin yapısı:
(1) Kabin çerçevesi kısmen kaynaklıdır ve 8MF soğuk şekillendirilmiş çelik ile birleştirilmiştir.Çerçeve, ürün montajının çok yönlülüğünü geliştirmek için E=20mm ve E=100mm modüllerine göre düzenlenmiş montaj deliklerine sahiptir.
(2) Yüksek alev geciktirici PPO malzeme ile termoform yapılmış ZMJ tipi busbar kelepçesi, yüksek mekanik mukavemet ve izolasyona sahip modüler bir yapıya sahiptir.
(3) 1000 mm ve 1200 mm genişliğindeki dolaplar ön tarafta simetrik çift kapılı yapıyı benimser ve 600 mm ve 800 mm genişliğindeki dolaplar bütün bir kapı yapısını benimser.Kabinin arkası simetrik çift kapılı bir yapıya sahiptir.Kabin yapısı duvara monte edilmemiştir.
(4) Dolap kapısı, montaj ve demontaj için uygun olan galvanizli mil menteşesi ile çerçeveye bağlanmıştır.Kapının katlanır kenarında lastik ekler vardır.
(5) Tam bir topraklama koruma devresi oluşturmak için kabin içindeki montaj parçaları ile çerçeve arasında topraklama tırtıllı vida yapısı kullanılır.
(6) Ana baranın montajını ve ayarlanmasını kolaylaştırmak için gerektiğinde kabin gövdesinin üst kapağı çıkarılabilir.
